Trefas reläprovare

SVERKER900


  • SVERKER900
  • Översikt
  • Dokumentation
Översikt

  • Provningsingenjörens verktygslåda för en och trefas-provning av skyddsreläer
  • Tre strömmar och fyra spänningar med galvaniskt skilda utgångar
  • Manuell provning utan behov av dator
  • Robust och pålitlig för fältanvändning
  • Klarar 900 V och 105 A i enfasläge
  • Sekundär- och primärprovning möjlig

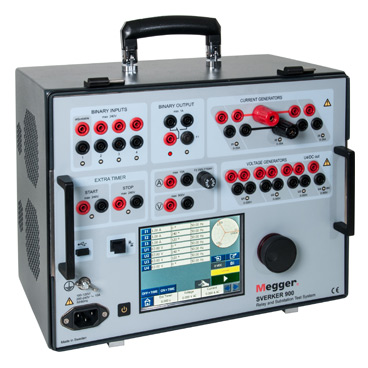

SVERKER 900 är teknikerns ultimata verktygslåda eftersom den är lika enkel och intuitiv att använda som tidigare SVERKER modeller samtidigt som den möter det ökade behovet av trefasprovning i mellanspänningsanläggningar, vindkraftparker och industrier. LCD-pekskärmen på panelen är överskådlig och enkel att använda i fält, utan behov av någon dator. Instrumentet har en kraftfull kombination av ström- och spänningskällor vilket möjliggör provning av i princip alla typer av reläer.

SVERKER 900 har konstruerats i huvudsak för manuell en- och trefas sekundärprovning av skyddsutrustning. Instrumentet kan dessutom användas för olika typer av primärprovning, eftersom ström- och spänningskällorna kan serie- och/eller parallellkopplas för att generera upp till 105 A AC eller 900 V AC. Samtliga tre ström- och fyra spänningskällor kan justeras individuellt med avseende på amplitud, fasvinkel och frekvens. Den fjärde spänningskällan kan användas för att mata hjälpspänning till reläskyddet eller för provning av reläer som kräver en referensspänning.





Dokumentation

Produktcentral

Application



Innehåll (6)

Check trip on relay with ABB supervision

Impedance measurement based protection shcemes

Negative sequence and unbalance over current

ROCOF protection

Testing directional earth fault

Transformer testing
